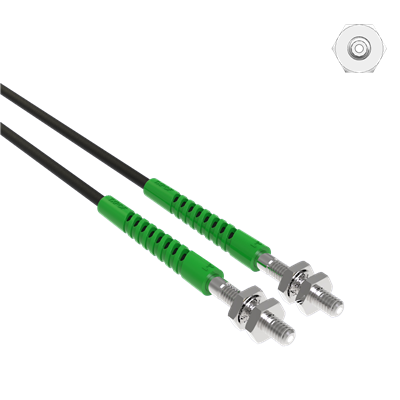

M4 seriyali plastik tolali optik sezgir patch kabeli

M4 seriyali plastik tolali optik sensorli patch shnuri sanoat sensori sohasidagi kichik o'rnatish joylariga moslashtirilgan kichik interfeysli optik uzatish komponentidir. Uning asosiy konfiguratsiyasi M4 tishli ulagich va plastik toladan (POF) iborat. O'zining ixcham o'lchami va barqaror signal uzatish qobiliyati bilan u ko'pincha nozik ish qismini tekshirish stsenariylarida qo'llaniladi.

Plastik tolali optik korpus: Yadro asosan PMMA plastik optik tolasidan foydalanadi, umumiy asosiy spetsifikatsiyalari, jumladan, 0,25 mm*9+0.5 mm va 0,5 mm kombinatsiyalar, tez-tez ishlatiladigan 650 nm qizil yorug'lik diapazoniga moslashtiriladi. Ba'zi modellar uzatish barqarorligini ta'minlash uchun import qilingan yapon tolali optik kabellaridan foydalanadi. Aniq tekshirish ehtiyojlari uchun ba'zi modellar ish qismlaridan 0,05 mm gacha bo'lgan signallarni olishi mumkin va qisqa masofalarda uzatishning susayishi aniq sezish signalining ishonchliligi talablariga javob beradi.

M4 miniatyura ulagichi: 4 mm tashqi diametrli M4×0,7 tishli ulagich bilan jihozlangan. Boshi asosan zanglamaydigan po'latdan yasalgan bo'lib, yuqori mexanik kuchga ega. Tishli qulf ulanishning barqarorligini oshiradi va cheklangan o'rnatish joylariga moslashadi. Ba'zi modellarda, shuningdek, aniqlash diapazonini kengaytirish uchun telekonvertor linzalarini qo'shish uchun ajratilgan M2,6×0,45 ip mavjud. Tola boshi 4{10}bosqichli sayqallash jarayonidan o‘tadi, natijada yuzning uchi mukammal tekis va silliq bo‘lib, optik signal yo‘qotilishini kamaytiradi.

Himoya va mustahkamlash tuzilishi: Kabel qoplamalari odatda 1,0 mm va 1,3 mm kabi nozik diametrli spetsifikatsiyalarda mavjud bo'lib, ba'zilari ko'ndalang bog'langan polietilendan qilingan; optik tolali quvurlar tavlangan kapillyar naychalardan yasalgan bo'lib, ular murakkab kabellarga moslashish uchun tartibsiz shakllarga egilishi mumkin. Ba'zi mahsulotlar asosiy sohalarda mustahkamlangan dizaynga ega, shuningdek, erkin kesilgan ulanish usullari bilan ham mos keladi, bu esa o'rnatish masofasiga qarab-saytda uzunlikni oson sozlash imkonini beradi.

Eslatmalar

Aniqlash masofasi turli kuchaytirgichlar va aniqlangan ob'ektning o'lchami bilan farq qiladi.

Sensor kabelining uzunligi mijozning talablariga muvofiq sozlanishi mumkin.

Eslatmalar

Aniqlash masofasi turli kuchaytirgichlar va aniqlangan ob'ektning o'lchami bilan farq qiladi.

Sensor kabelining uzunligi mijozning talablariga muvofiq sozlanishi mumkin.

Cheklangan o'rnatish joylari uchun javob beradi: M4 sanoat sensorlari uchun kichik interfeys standarti boʻlib, uni M6 seriyasiga nisbatan elektron komponentlar va nozik asboblar kabi cheklangan qurilmalar-kosmosda oʻrnatish uchun qulayroq qiladi. Bu zich kabel stsenariylarida ajoyib moslashuvchanlikni taklif etadi.

Aniq aniqlash uchun yuqori darajada moslashuvchan: Yupqa diametrli-tolali yadro yuqori aniqlikdagi tuproqli uchlari bilan birlashtirilgan-daqiqiy ish qismlaridan aniq signal olish imkonini beradi, bu esa uni kichik apparat va elektron komponentlardan sezgir signallarni uzatish uchun ayniqsa mos qiladi.

Oson o'rnatish va texnik xizmat ko'rsatish: Erkin kesilgan uzunliklarni qo'llab-quvvatlaydi; baʼzi toʻplamlarda sayt oʻlchamini-tez sozlash uchun optik tolali qirqish moslamalari mavjud. Tishli ulanish usulini ishlatish oson, bu hatto zich joylashgan muhitda ham texnik xizmat ko'rsatish uchun tezda ulash va o'chirish imkonini beradi.

U vizual sensorli uskunalar, sanoat robotlari, oziq-ovqat mahsulotlarini qayta ishlash va qadoqlash, avtomatlashtirilgan uskunalarni aniq tekshirish va avtomobil ishlab chiqarish kabi sohalarda keng qo'llaniladi.
